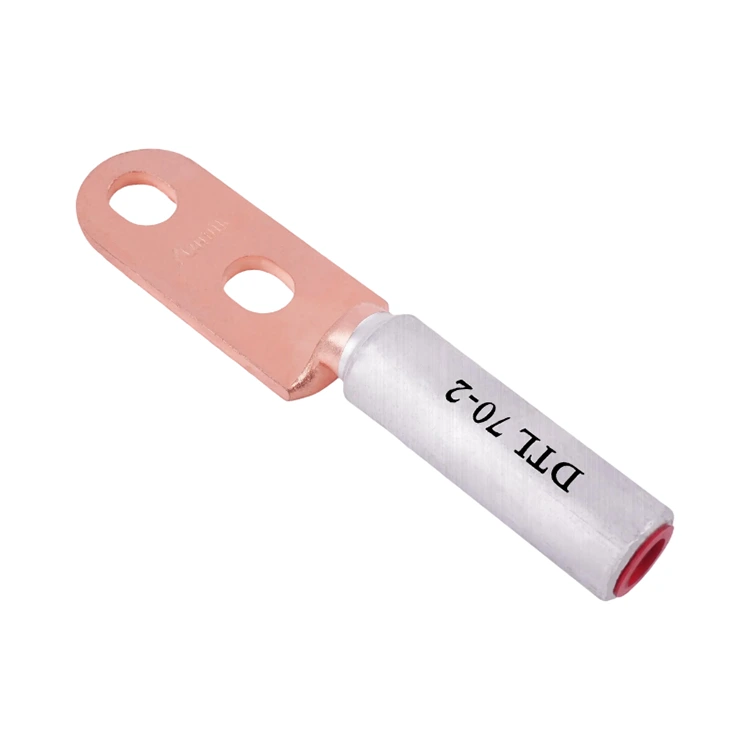

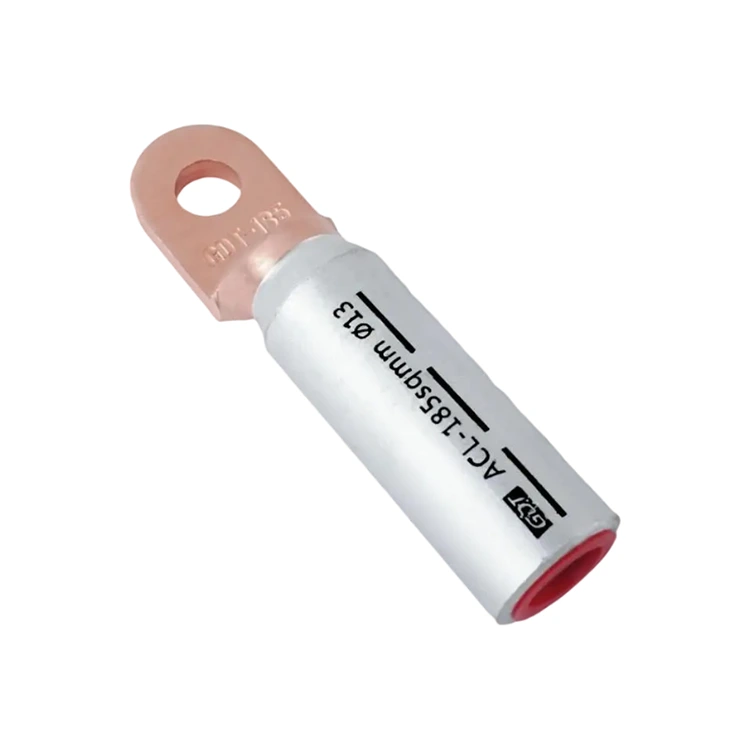

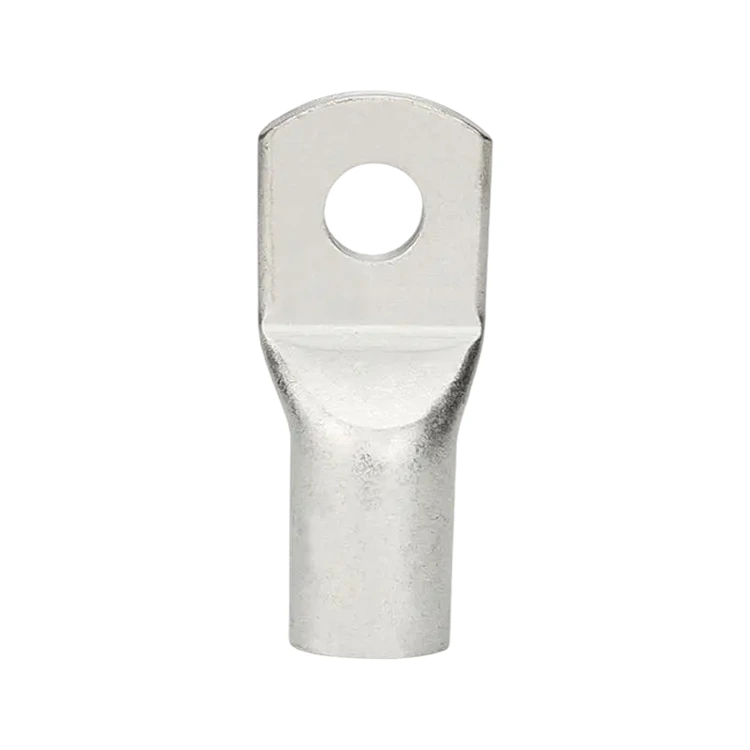

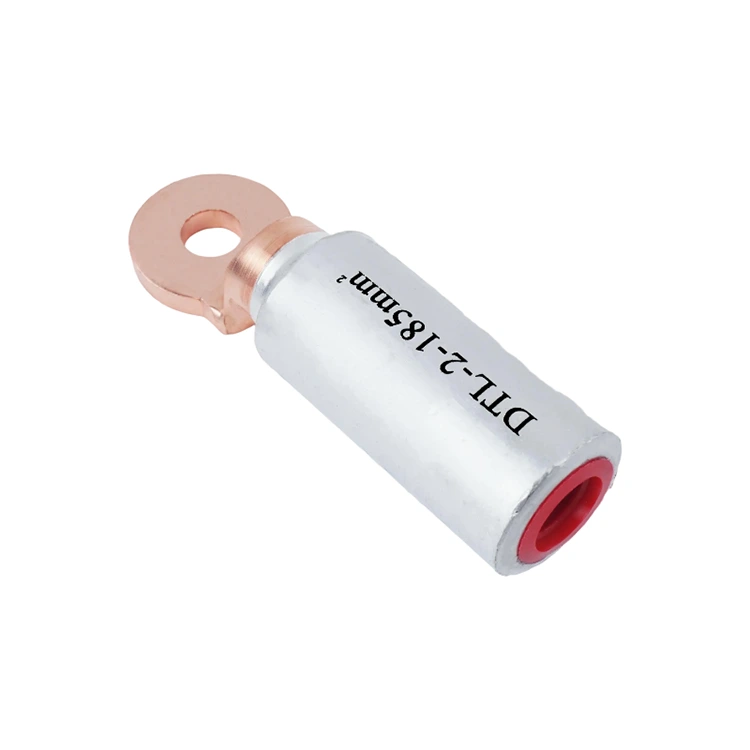

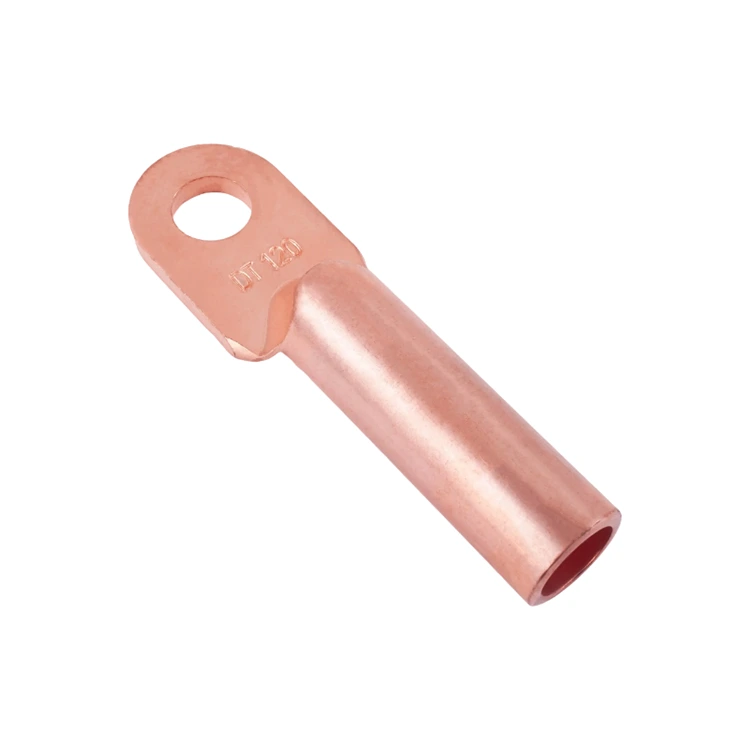

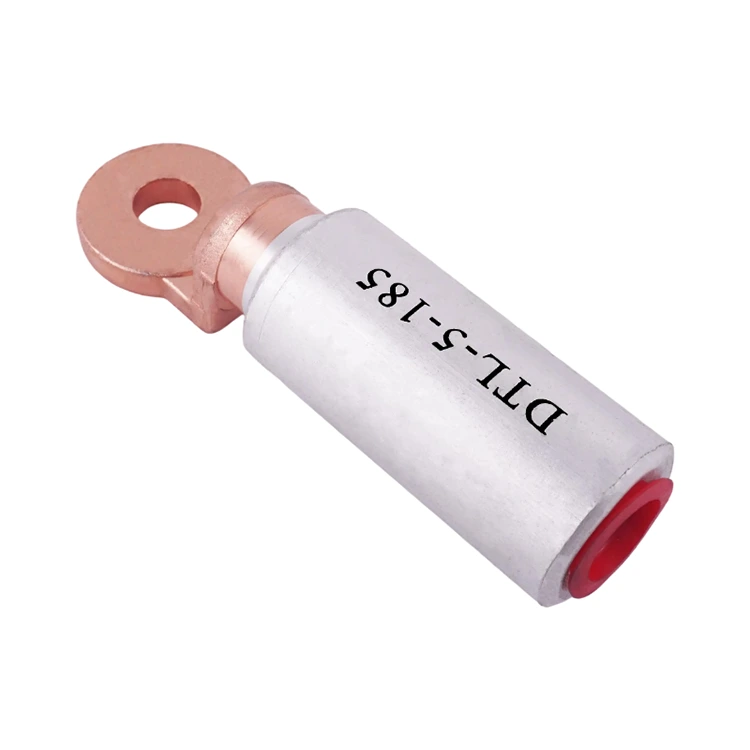

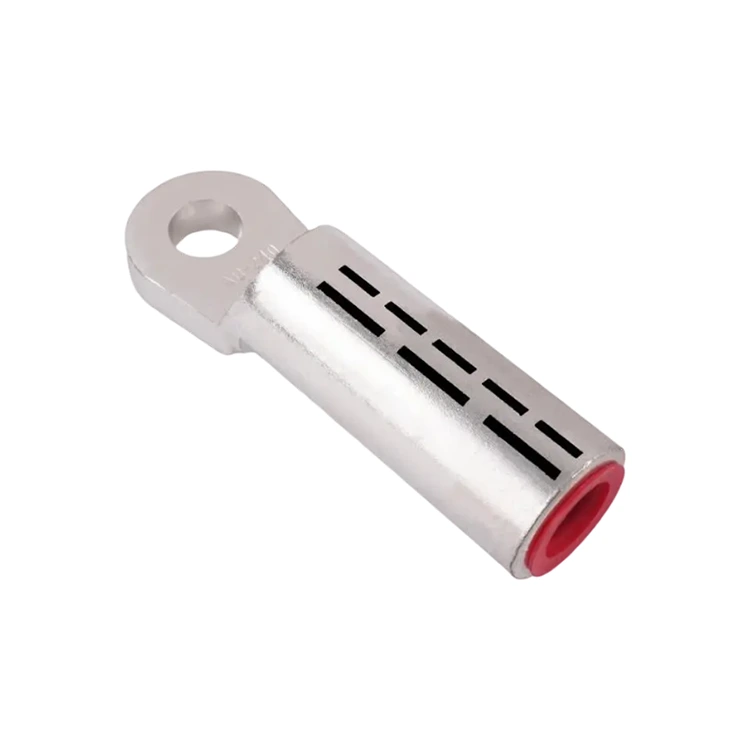

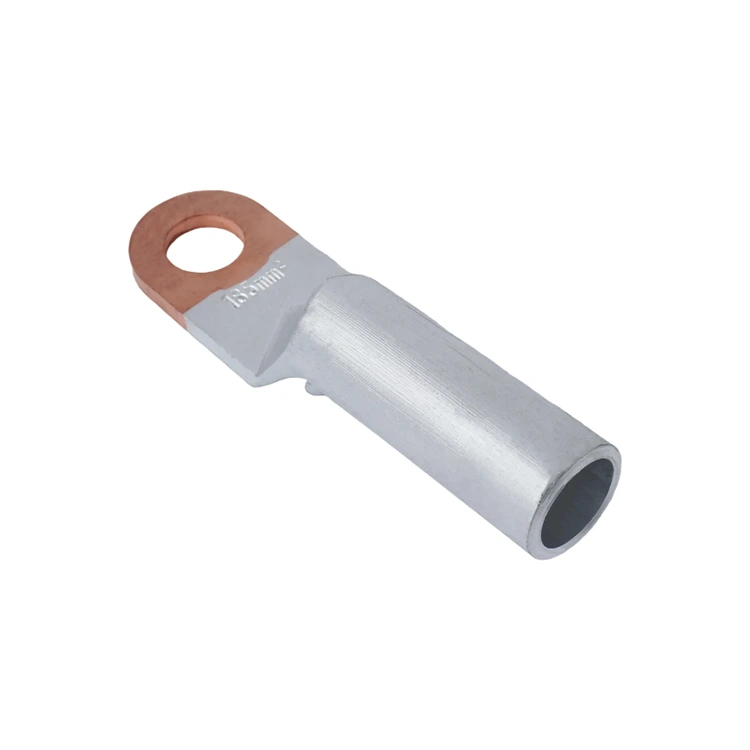

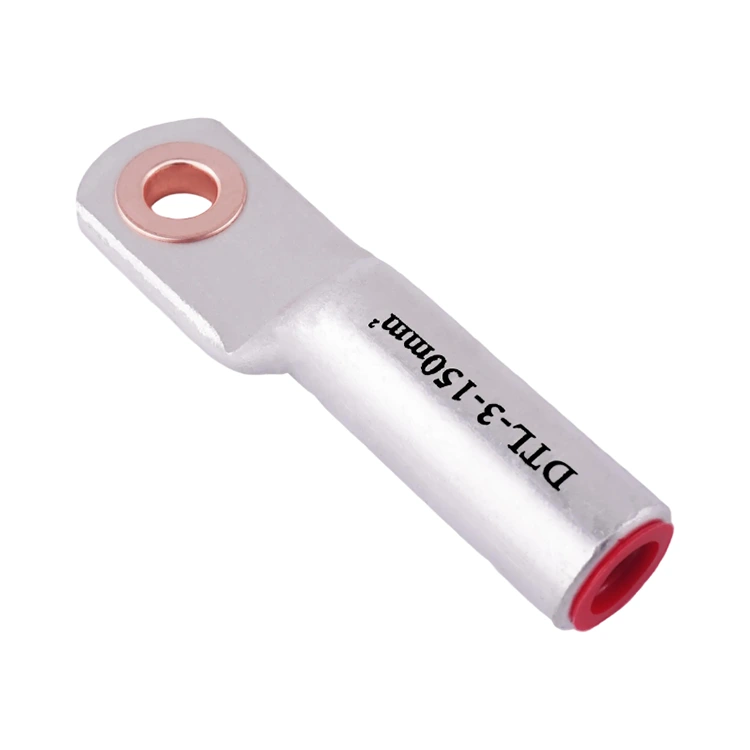

Borne de transition en cuivre et aluminium

La borne de transition cuivre-aluminium représente le cœur de la technologie de connexion bimétallique : une transition cuivre-aluminium liée en permanence qui permet des connexions sûres et fiables entre des conducteurs métalliques différents. Fabriqué par l'usine Zenko en Chine, ce terminal utilise le soudage par explosion pour créer une liaison de niveau atomique à l'interface Cu-Al, bien supérieure aux joints mécaniques ou brasés.

Contrairement aux connecteurs mécaniques qui reposent sur une force de serrage, la borne de transition en cuivre et aluminium réalise sa connexion grâce à une véritable liaison métallurgique. Les sections en cuivre et en aluminium sont reliées de manière permanente au niveau moléculaire : pas d'adhésifs, pas de soudure, pas de fixations mécaniques au niveau de la zone de transition. Ce lien ne peut pas se desserrer, se dégrader ou se séparer avec le temps.

Technologie de soudage par explosion

Le processus de fabrication derrière chaque terminal de transition en cuivre et aluminium :

●Détonation contrôlée : une charge explosive calibrée avec précision entraîne la plaque de cuivre dans l'aluminium à une vitesse extrême.

●Formation de jet : l'impact crée un jet de métal à grande vitesse qui nettoie instantanément les deux surfaces.

● Liaison atomique : les surfaces propres fusionnent sous une pression extrême, créant ainsi une véritable liaison métallurgique

●Interface ondulée : la ligne de liaison ondulée caractéristique fournit un verrouillage mécanique en plus de la liaison atomique.

●Inspection 100 % par ultrasons : chaque terminal est testé pour vérifier l'intégrité complète de la liaison.

Principales fonctionnalités

●Véritable liaison métallurgique : fusion Cu-Al au niveau atomique – pas de couches intermédiaires ni d'adhésifs

●Interface de liaison ondulée : l'interverrouillage mécanique ajoute une résistance au-delà de la liaison atomique

●Zéro corrosion galvanique : Pas de contact direct Cu-Al au point de transition

●Résistance ultra-faible : Résistance de liaison ≤0,05 mΩ – inférieure à celle de n'importe quel joint mécanique

●Stabilité thermique : Le lien résiste aux cycles de -40 °C à +125 °C sans dégradation

●Gamme pleine taille : 2,5 mm² à 240 mm² avec options de goujons M4 à M10

Applications intersectorielles

La borne de transition cuivre-aluminium constitue une solution universelle partout où des conducteurs en cuivre et en aluminium doivent être connectés :

● Distribution et transport d'énergie électrique

● Énergies renouvelables (solaire, éolien, ESS)

● Fabrication d'automobiles et de véhicules électriques

● Systèmes d'automatisation et de contrôle industriels

● Câblage et construction du bâtiment

● Installations marines et offshore

● Infrastructures ferroviaires et de transport

Assurance qualité

Chaque terminal de transition en cuivre et aluminium de Zenko est soumis à une vérification de qualité complète :

●Tests par ultrasons : inspection à 100 % de l'intégrité de la liaison sur chaque unité de production

●Test de cisaillement : résistance au cisaillement de liaison ≥ 80 MPa selon la norme CEI 61238-1

●Mesure de la résistance : chaque borne est vérifiée pour une résistance de liaison ≤ 0,05 mΩ.

●Test de cyclage thermique : échantillonnage par lots jusqu'à plus de 2 000 cycles

●Inspection visuelle : finition de surface, qualité du placage, précision dimensionnelle

●Test de traction : vérification de la résistance mécanique des connexions serties

Pourquoi choisir Zenko ?

Zenko maîtrise la technologie du soudage par explosion depuis 2017, produisant des millions de bornes bimétalliques chaque année. Notre terminal de transition en cuivre et aluminium est la référence de l’industrie en matière de qualité et de cohérence des liaisons.

●Expertise en soudage par explosion : plus de 7 ans d'expérience dans la fabrication bimétallique spécialisée

●Qualité de liaison constante :  CPK ≥ 1,67 sur les paramètres de liaison critiques

●Certifié ISO 9001 : Système de gestion de la qualité complet

●Certifications mondiales : UL, TUV, CE, IEC reconnus

●Partenariat technique :  Support d'ingénierie d'application pour une sélection optimale de terminaux
