Un tube capillaire en cuivre rouge peut-il optimiser les performances des systèmes CVC, médicaux et de plomberie ?

1. Qu'est-ce qui définit un tube capillaire en cuivre rouge ?

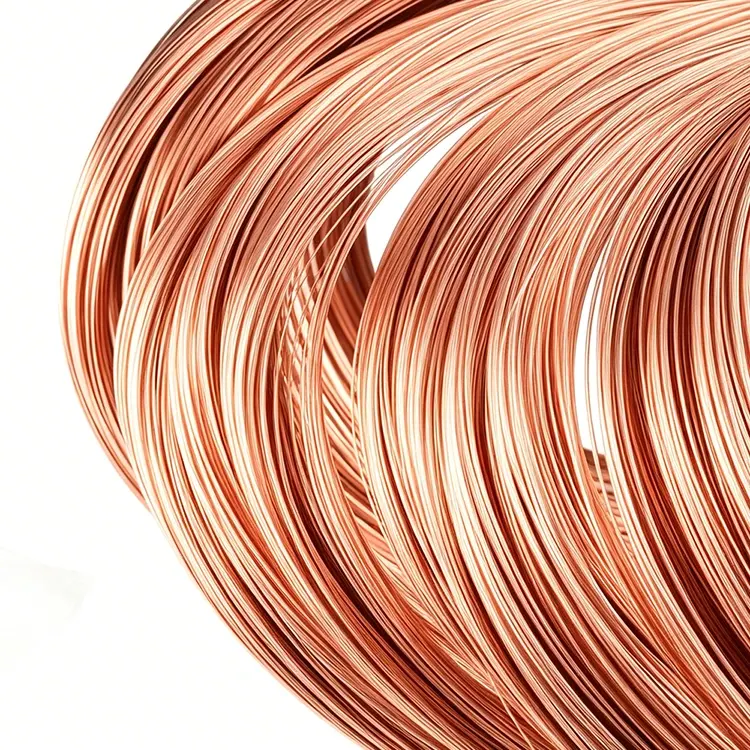

À la base, untube capillaire en cuivre rougeest un tube sans soudure de petit diamètre fabriqué à partir de cuivre de haute pureté (teneur en cuivre généralement ≥ 99,90 %). Sa couleur rouge-violet distinctive est la marque du cuivre pur, le différenciant des laitons ou des bronzes qui contiennent des éléments d'alliage importants. La désignation « capillaire » fait référence à son petit diamètre interne, qui crée une résistance à l'écoulement importante, une propriété ingénieusement exploitée dansdispositifs d'expansion de réfrigérantet dosage de fluide de précision.

Le processus de fabrication, tel que pratiqué par les principaux fabricants commeZenko, implique la coulée continue, le laminage et l'étirage de précision. Cela garantit non seulement la précision dimensionnelle, mais également une finition de surface interne lisse, ce qui est crucial pour minimiser les chutes de pression et les risques de contamination. La conductivité thermique et électrique élevée du matériau, combinée à des propriétés naturellespropriétés antimicrobienneset une excellente résistance à la corrosion, en font le matériau de choix dans plusieurs industries critiques.

2. CVC&R : le cœur de la gestion thermique

Dans le monde du chauffage, de la ventilation, de la climatisation et de la réfrigération (CVC&R), le tube capillaire en cuivre rouge est bien plus qu'un simple connecteur. Il fonctionne comme undispositif d'expansion précisqui régule le débit de réfrigérant du condenseur à l'évaporateur. La chute de pression à travers le tube est finement ajustée par sa longueur et son diamètre interne, influençant directement le coefficient de performance (COP) du système.

Avantages clés en CVC&R :

• Conductivité thermique exceptionnelle :Le cuivre pur (souvent C11000 ou C12200) offre une conductivité thermique d'environ 380 à 400 W/m·K, permettant un échange thermique rapide dans les serpentins de l'évaporateur et du condenseur.
• Résistance à la corrosion :Le cuivre résiste aux réfrigérants et aux environnements d'exploitation agressifs que l'on retrouve dans les systèmes résidentiels et commerciaux. Il est compatible avec la plupart des réfrigérants modernes, y compris les hydrocarbures (avec une manipulation appropriée), bien que les systèmes à ammoniac nécessitent des matériaux alternatifs.
• Efficacité de la forme de bobine :La fourniture de tubes capillaires en serpentins (plutôt que en longueurs droites) réduit le nombre de joints brasés, réduisant ainsi considérablement le risque de fuite et accélérant l'installation.Zenkopropose des longueurs de bobines continues allant des emballages de vente au détail de 15 kg aux bobines industrielles de 500 kg.

Des normes de pointe telles queASTMB280etEN 12735régissent la qualité et les dimensions des tubes en cuivre utilisés dans le service sur site ACR (Climatisation et Réfrigération), garantissant des performances fiables à l'échelle mondiale.

3. Systèmes de gaz médicaux et de précision

L'utilisation du cuivre rouge dans les systèmes de gaz médicaux témoigne de sa combinaison unique de sécurité et de performances. Le cuivre est inhérentpropriétés biostatiques et antimicrobiennesen font un matériau idéal pour le transport de gaz médicaux tels que l'oxygène, le protoxyde d'azote et l'air médical, où l'hygiène et la pureté sont primordiales.

Pourquoi les ingénieurs médicaux et les gestionnaires d'établissements choisissent les tubes capillaires en cuivre rouge :

• Conformité à des normes strictes :Le tube en cuivre pour gaz médicaux est fabriqué conformément à la norme ASTM B819 et doit être conforme aux codes de sécurité tels queNFPA 99 (Code des établissements de soins de santé)et HTM 02-01 au Royaume-Uni. Ces normes imposent des protocoles spécifiques de nettoyage, de bouchage et d'emballage pour garantir que le tube est prêt au « service oxygène ».
• Finition recuite brillante :Pour les applications sanitaires, une surface intérieure recuite brillante (propre et sans oxyde) est essentielle. Cela évite la contamination par les particules et garantit le maintien de la pureté du gaz.Zenkofournit des tubes en cuivre avec une surface intérieure propre, testée sous pression et traçable pour une assurance qualité complète.
• Options de micro-alésage et capillaire :Pour les instruments de précision et les équipements de laboratoire, des diamètres ultra-petits sont disponibles, avec des épaisseurs de paroi allant jusqu'à 0,3 mm.

4. Plomberie, distribution de gaz et au-delà

Au-delà des systèmes spécialisés, les tubes capillaires en cuivre rouge et leurs homologues de plus grand diamètre constituent l'épine dorsale de la plomberie et de la distribution de gaz modernes. Leur durabilité et leur résistance à la corrosion causée par l’eau potable et les gaz courants comme le GPL en font un choix privilégié pour les entrepreneurs.

Les applications incluent :

• Approvisionnement en eau potable :Le cuivre ne dégrade pas la qualité de l'eau et a une longue durée de vie, éliminant pratiquement les coûts de maintenance. Il est disponible dansType K (paroi la plus épaisse), Type L et Type Mgrades d'épaisseur de paroi, permettant aux ingénieurs de sélectionner la pression nominale appropriée pour l'application.
• Systèmes de gaz naturel et GPL :Le cuivre rouge est largement utilisé pour la distribution de gaz sur de nombreux marchés mondiaux. Il est essentiel d'utiliser des raccords appropriés (brasés ou évasés) et de suivre les codes locaux. Aux États-Unis, les tubes de type L ou ACR sont souvent utilisés pour le GPL et le gaz naturel.
• Systèmes d’énergie solaire et renouvelable :La conductivité thermique élevée du cuivre en fait un matériau idéal pour les capteurs solaires thermiques et les systèmes de pompes à chaleur.

Zenkosoutient les entrepreneurs internationaux avec une large gamme d'états (souples, mi-durs, durs) pour répondre à différentes exigences de pliage, ainsi qu'un emballage personnalisé pour une logistique efficace.

5. Paramètres de sélection critiques : diamètre, état et pureté

La sélection du bon tube capillaire en cuivre rouge est une décision technique qui a un impact sur l'efficacité, la sécurité et la longévité du système. Le tableau suivant résume les paramètres clés :

6. Données de performances : l'impact de la longueur et de la configuration

Une étude expérimentale sur les performances des tubes capillaires dans un système de réfrigération à compression de vapeur fournit des données pertinentes sur la façon dont la longueur et la configuration influencent l'efficacité. L'étude, qui a conservé un diamètre interne constant (0,036 pouce), met en évidence des compromis critiques :

À retenir :Pour une même longueur et un même diamètre, leconfiguration hélicoïdaledonne leeffet de réfrigération et COP les plus élevés, mais avec un débit massique légèrement inférieur à celui d'un tube droit. Cela démontre que pour les applications où l'espace et l'efficacité sont primordiaux, une conception en spirale offre un avantage tangible en termes de performances. À l’inverse, les configurations droites offrent un débit massique plus élevé. Ces données soulignent l'importance d'adapter la géométrie du tube aux exigences spécifiques du système.

7. Foire aux questions (FAQ)

8. Conclusion et comment Zenko peut soutenir votre projet

Le tube capillaire en cuivre rouge est une classe magistrale en optimisation des matériaux : un produit où la pureté, la précision et la géométrie convergent pour résoudre les défis critiques du contrôle des fluides. Que vous conceviez un refroidisseur à haut rendement, un réseau de gaz médicaux sûr et stérile ou un système de plomberie robuste, la sélection du bon tube capillaire est une décision qui a des implications à long terme en termes de performances et de fiabilité.

De la fourniture de haute pureté≥99,90 %Cuivre cathodique de qualité A soumis à un contrôle de qualité rigoureux qui comprend des tests de pression et un traitement de surface intérieure propre,Zenkose présente comme l'un des principaux fabricants chinois engagé à respecter les normes de qualité mondiales (ASTM, EN, JIS). Nous proposons :

• Traçabilité complète :Documentation complète depuis l'usine jusqu'à la livraison.
• Solutions personnalisées :Dimensions, états et emballages sur mesure pour vos besoins OEM/ODM spécifiques.
• Logistique mondiale :Soutien stable à l’approvisionnement et à l’exportation pour les entrepreneurs, les distributeurs et les partenaires industriels.
