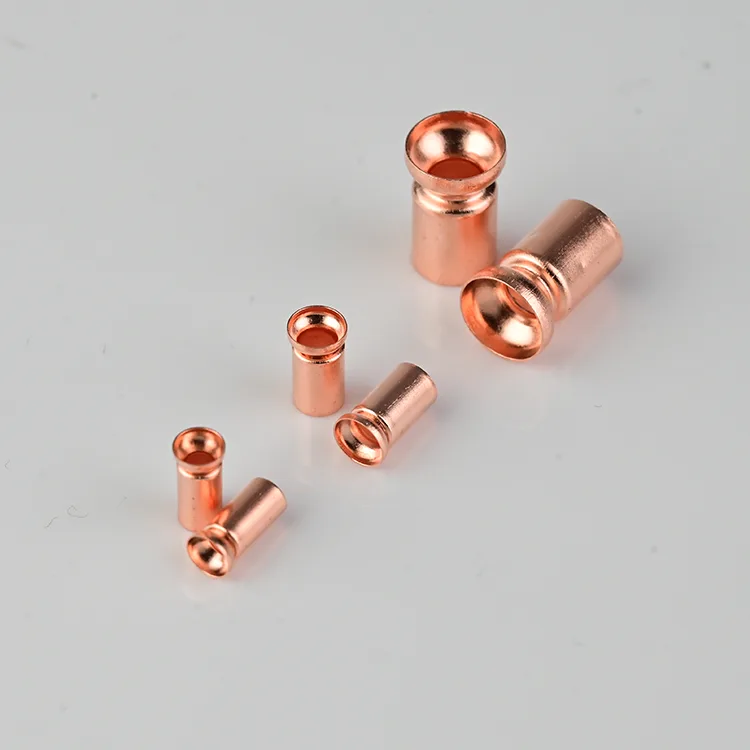

Bague en cuivre rouge à courant élevé

Conception pour des applications à courant élevé

Lorsque le courant dépasse 100 A, chaque milliohm de résistance compte. La bague en cuivre rouge à courant élevé de l'usine Zenko, fabriquée en Chine, est conçue avec des parois plus épaisses, des sections transversales plus grandes et des surfaces usinées avec précision pour supporter des charges de courant élevées soutenues sans surchauffe. La construction en cuivre violet T2 offre une conductivité ≥98 % IACS, minimisant la perte de puissance et l'augmentation de la température sous charge.

Dans les connexions de jeux de barres à courant élevé, l'interface de contact est le point le plus critique. Une bague mal usinée crée des micro-espaces qui augmentent la résistance de contact et conduisent à des points chauds. Notre usinage de précision CNC garantit que chaque bague en cuivre rouge à courant élevé possède une surface de contact lisse et plate qui s'adapte parfaitement aux barres omnibus, aux bornes et aux cosses de câble, éliminant ainsi les interfaces à haute résistance avant qu'elles ne puissent se former.

Gestion thermique dans les systèmes à courant élevé

La chaleur est l’ennemie des systèmes à courant élevé. À mesure que le courant circule, le chauffage résistif augmente la température de chaque composant sur le chemin du courant. En tant que fabricant professionnel en Chine, la bague en cuivre rouge à courant élevé de Zenko est conçue dans un souci de performance thermique. Le cuivre violet de haute pureté offre une excellente conductivité thermique (≥385 W/m·K), transférant efficacement la chaleur du point de connexion vers la structure environnante.

Pour les applications dépassant 300 A de courant continu, nous recommandons notre série robuste avec une épaisseur de paroi accrue et une surface optimisée pour la dissipation thermique. Chaque bague en cuivre rouge à courant élevé de cette série est testée individuellement pour sa précision dimensionnelle et sa qualité de surface avant expédition. Cette attention aux détails est la raison pour laquelle les ingénieurs électriciens du monde entier font confiance à Zenko pour leurs projets d'interconnexion à courant élevé les plus exigeants.

Applications qui exigent plus

Les stations de recharge rapide pour véhicules électriques, les systèmes de stockage d'énergie par batterie (BESS), les panneaux de distribution d'énergie industrielle et les alimentations sans interruption (UPS) nécessitent tous des interconnexions robustes à courant élevé. La bague en cuivre rouge à courant élevé de Zenko est validée pour une utilisation dans ces applications, avec des performances éprouvées dans les systèmes transportant un courant continu de 200 A à 600 A.

Contrairement aux traversées en cuivre standard qui peuvent fonctionner pour des applications de signaux ou à faible courant, notre série à courant élevé est spécialement conçue pour les exigences thermiques et mécaniques des systèmes électriques. Zenko propose une personnalisation complète pour des applications uniques à courant élevé, que vous ayez besoin d'un diamètre intérieur spécial pour un câble de gros calibre, d'une longueur personnalisée pour s'adapter à votre disposition de jeu de barres ou d'un traitement de surface spécifique pour votre environnement d'exploitation.

Une qualité que vous pouvez mesurer

Chaque bague en cuivre rouge à courant élevé, l'usine de Zenko fonctionne sous la gestion de la qualité ISO 9001, et nos tests comprennent la vérification de la conductivité, la mesure dimensionnelle et l'inspection de la qualité de la surface. Pour les applications à courant élevé où la panne n'est pas une option, ce niveau de traçabilité et d'assurance qualité est important.

Que vous conceviez la prochaine génération d'infrastructure de recharge de véhicules électriques ou que vous mettiez à niveau un système de distribution d'énergie industriel, la bague en cuivre rouge à courant élevé offre les performances, la fiabilité et la personnalisation dont vous avez besoin. Contactez notre équipe d’ingénierie dès aujourd’hui pour discuter de vos besoins d’interconnexion à courant élevé.

Demander un devis

Envoyez vos dessins ou spécifications à Zenko pour un devis rapide et compétitif. Échantillons disponibles sur demande.

Connecteur bout à bout non isolé (les tailles peuvent être personnalisées)
							Matériau : cuivre rouge (C1220/TP2).
ITEN NO.	Dimension(mm)						Taille du câble
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Placage	Étamage, nickelage, antioxydation de surface
Dureté et état	M / Y / Y2 (HV45-75/ 90-110/ 110-130)
Remarque:	Acceptez les commandes personnalisées de toute taille
