Borne bout à bout en cuivre rouge à courant élevé

Une borne bout à bout en cuivre rouge à courant élevé de haute qualité est proposée par le fabricant chinois Zenko. Il sert de connecteurs bout à bout en cuivre professionnels adaptés aux nouveaux scénarios énergétiques. Fabriqués en cuivre de haute pureté et à haute conductivité, ils sont parfaitement applicables aux systèmes de câblage photovoltaïque, de stockage d'énergie et de véhicules à énergie nouvelle. Adoptant une structure légère pour économiser de l'espace d'installation, le produit couvre une gamme complète de tailles et prend en charge les spécifications personnalisées. Avec des performances de sertissage fermes et un contact électrique stable, il répond pleinement aux exigences de connexion à courant élevé de divers équipements énergétiques nouveaux.

Qu'est-ce qu'une borne bout à bout en cuivre rouge à courant élevé ?

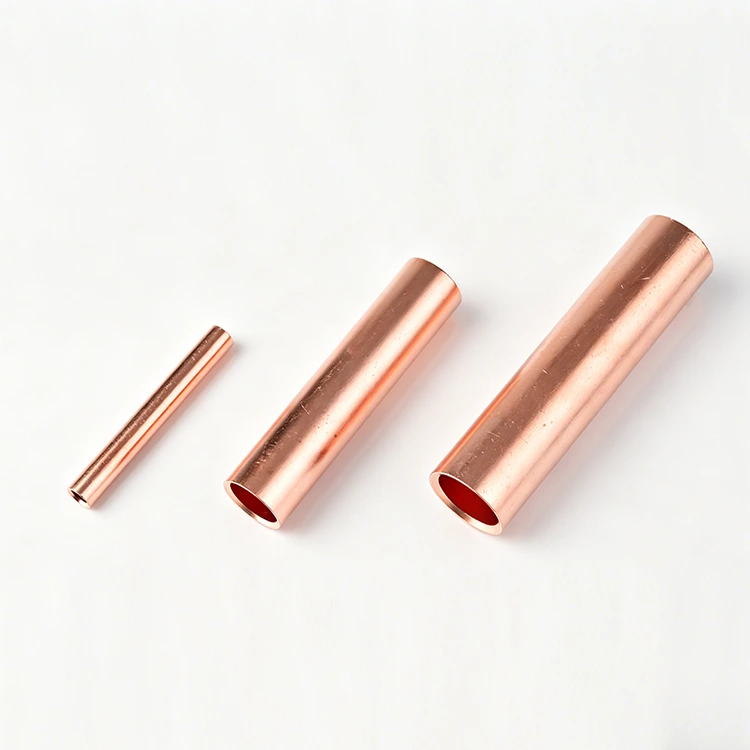

Les bornes bout à bout en cuivre rouge à courant élevé de Zenko Factory sont des connecteurs en cuivre robustes de qualité professionnelle conçus pour les applications marines et les nouvelles énergies. Fabriqués à partir de cuivre rouge de haute pureté et à haute conductivité avec un traitement anti-oxydation avancé, ces bornes offrent une résistance exceptionnelle à l'humidité et au brouillard salin, un contact électrique stable et une faible génération de chaleur sous des charges de courant élevé. Conçus pour se conformer aux normes de l'industrie électrique, ils offrent des connexions serties sécurisées et résistantes aux vibrations qui restent serrées sans se desserrer, ce qui les rend idéales pour des connexions de lignes sûres et fiables dans des environnements difficiles.

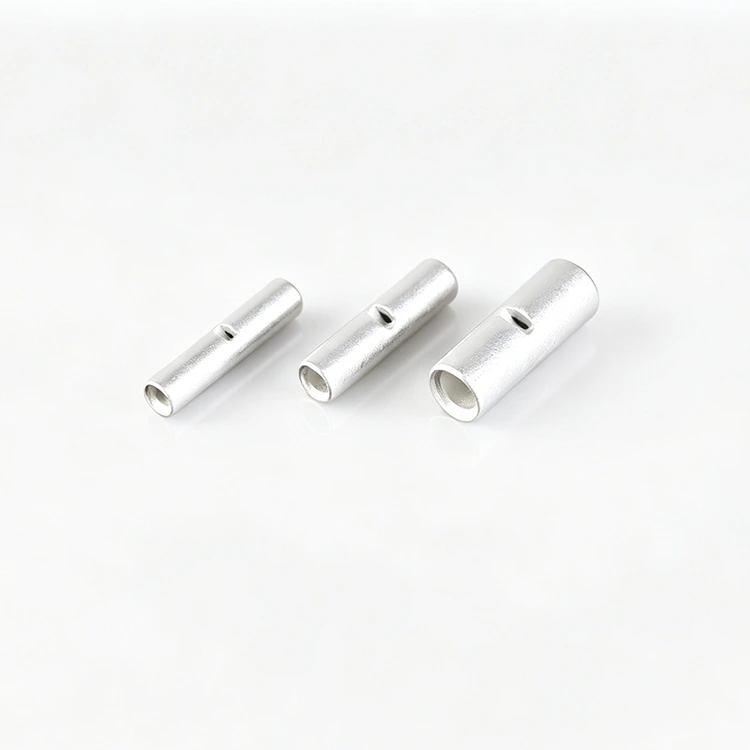

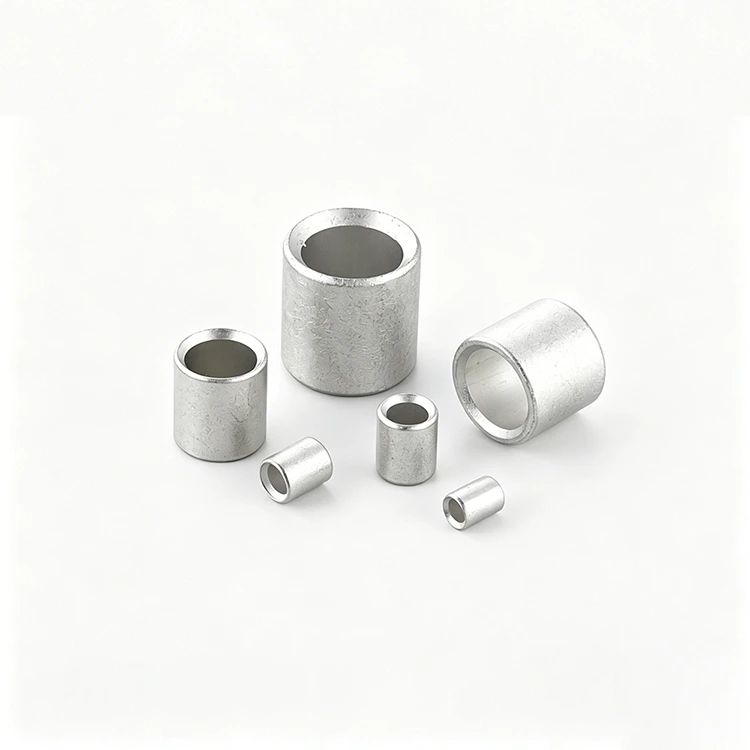

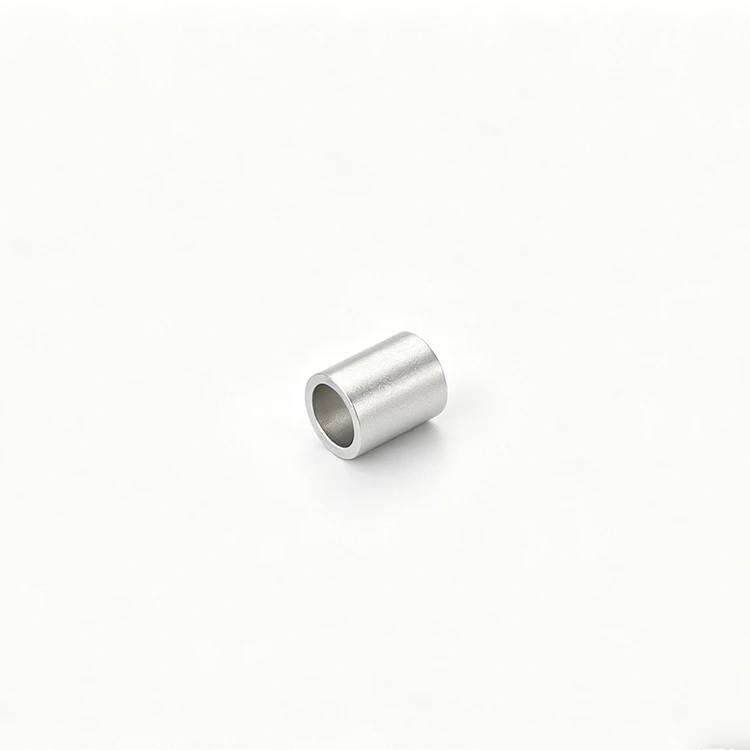

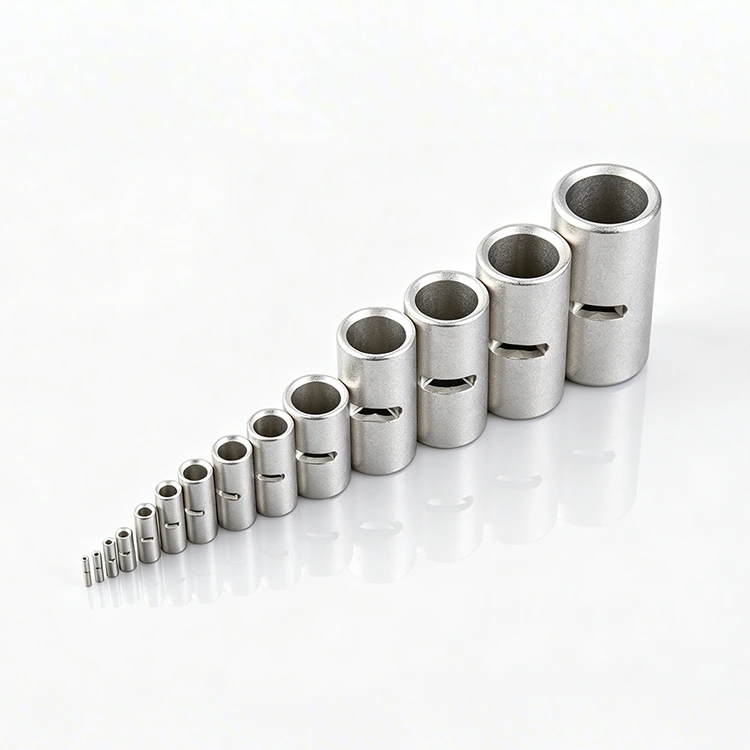

Connecteur bout à bout non isolé (les tailles peuvent être personnalisées)
Matériau : cuivre rouge (C1100/C1220).
ITEN NO.	Dimension(mm)				Taille du câble
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5,5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Principales caractéristiques et avantages

● Construction en cuivre rouge à courant élevé : fabriqué à partir de cuivre rouge pur à haute conductivité à 99,9 %, garantissant une faible génération de chaleur et une transmission de puissance efficace sous de lourdes charges.

● Protection de qualité marine : le traitement professionnel d'antioxydation et de passivation offre une excellente résistance à l'humidité et au brouillard salin, adapté aux systèmes de distribution marine et aux environnements industriels difficiles.

● Nouvelle énergie optimisée : adaptée aux nouveaux scénarios énergétiques à forte demande, notamment les systèmes photovoltaïques, les unités de stockage d'énergie et les systèmes de câblage des véhicules électriques.

● Sertissage sécurisé et résistant aux vibrations : des performances de sertissage constantes garantissent des connexions permanentes et serrées qui ne se desserreront pas sous l'effet des vibrations ou des cycles thermiques.

● Conception légère et peu encombrante : la structure compacte et légère permet d'économiser de l'espace d'installation tout en conservant une résistance mécanique robuste.

● Gamme complète et personnalisation : gamme complète de tailles disponible, avec prise en charge de spécifications personnalisées pour répondre aux exigences uniques du projet.

● Performance conforme à l'industrie : fabriqué pour répondre aux normes de l'industrie électrique, offrant des performances de contact stables et des connexions de circuit fiables.

Spécifications techniques

● Matériau : Cuivre rouge de haute pureté

● Traitement de surface : passivation anti-oxydation (étamage en option disponible)

● Type de connexion : sertissage à froid (aucune soudure requise)

● Courant nominal : jusqu'à 600 A (varie selon la taille)

● Température de fonctionnement : -40°C à +125°C

● Résistance au brouillard salin : ≥ 72 heures (test au brouillard salin neutre)

● Tension de tenue : ≥ 2 kV CA (selon les normes de l'industrie)

● Gamme de fils : AWG 22 à AWG 2/0 (tailles personnalisées disponibles)

Applications étendues

● Armoires de distribution marine et systèmes électriques de bord

● Systèmes d'énergie solaire photovoltaïque (PV)

● Systèmes de stockage d'énergie (ESS) et parcs de batteries

● Câblage de véhicules électriques (VE) et de véhicules hybrides

● Équipements industriels à courant élevé et réseaux électriques

● Panneaux de contrôle d'automatisation et machinerie lourde

● Projets de production d'énergie éolienne et d'énergies renouvelables

Instructions d'installation

1. Préparation du fil : dénudez l'extrémité du fil pour qu'elle corresponde à la longueur de la borne, en vous assurant qu'aucun brin n'est coupé ou endommagé.

2.Insertion : Insérez complètement le fil dénudé dans la borne jusqu'à ce qu'il atteigne l'extrémité du canon.

3. Sertissage : utilisez un outil de sertissage de haute qualité et de taille adaptée pour appliquer une pression uniforme sur le corps du terminal.

4.Inspection : tirez doucement sur le fil pour vérifier que la connexion est sécurisée, sans glissement ni mouvement.

5. Isolation : couvrez le joint serti avec une gaine thermorétractable ou du ruban électrique pour le protéger contre l'humidité, la corrosion et les courts-circuits.

Assurance qualité

Toutes les bornes bout à bout en cuivre rouge à courant élevé Zenko sont soumises à des tests de contrôle de qualité rigoureux, notamment :

● Tests de composition des matières premières et de conductivité

● Tests de résistance au brouillard salin et à la corrosion

● Tests de charge à courant élevé et de génération de chaleur

● Tests de résistance mécanique à l'arrachement et de vibrations

● Contrôle de la précision dimensionnelle et des performances de sertissage

Zenko Factory s'engage à fournir des bornes bout à bout en cuivre rouge fiables et à courant élevé qui répondent aux besoins les plus exigeants en matière d'énergie marine, industrielle et nouvelle.
