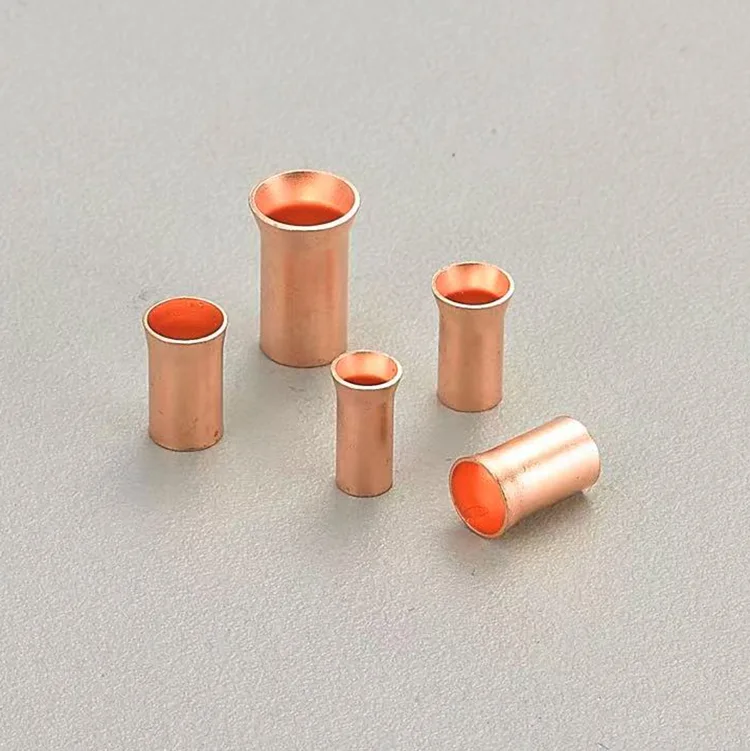

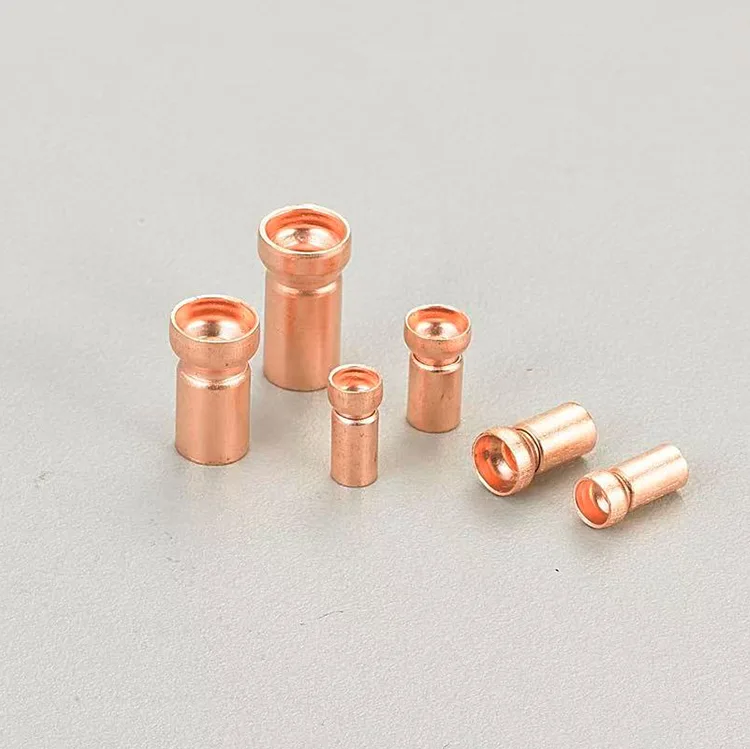

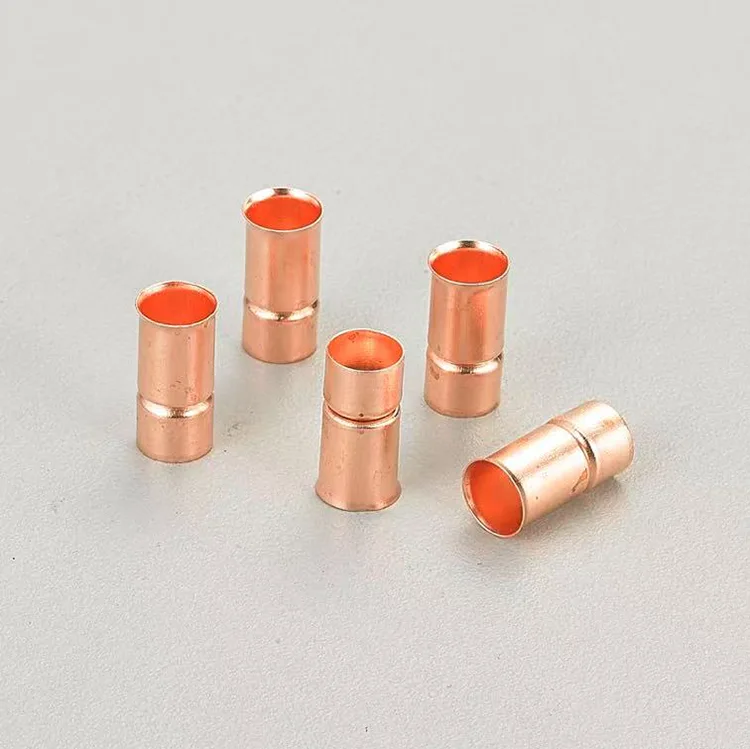

Bague en cuivre rouge plaqué

Alors que le cuivre rouge T2 pur offre une excellente conductivité globale, l'état de la surface détermine les performances réelles dans les applications de brasage et de contact. La bague en cuivre rouge plaqué de qualité est proposée par Zenko, un fabricant professionnel en Chine. Il résout ce problème en appliquant une couche de placage contrôlée qui optimise la surface pour l'application prévue, qu'il s'agisse de souder sur un PCB, d'établir un contact détachable ou de résister à des conditions environnementales difficiles.

Le processus de placage commence par une bague en cuivre usinée avec précision. Avant le placage, la pièce subit un nettoyage et une activation en plusieurs étapes pour garantir une adhérence uniforme du placage. Cette étape de préparation est critique : une mauvaise adhérence entraîne des cloques ou un écaillage du placage pendant le cycle thermique, ce qui compromet à la fois l'esthétique et les performances.

Choisir le bon placage pour votre application

L’étamage est la norme industrielle en matière de soudabilité. Une couche d'étain de 3 à 15 μm empêche l'oxydation du cuivre et fournit une surface qui se soude facilement aux températures de refusion standard. Zenko contrôle l'épaisseur de l'étamage à ±1 μm, garantissant des performances de brasage constantes sur les séries de production à grand volume.

Excellence de fabrication chez Zenko

La ligne de placage de Zenko est intégrée à notre atelier d'usinage CNC, nous permettant de contrôler l'ensemble du processus de fabrication, de la matière première à la douille plaquée finie. Cette intégration verticale signifie des délais d'exécution plus rapides, un meilleur contrôle qualité et la capacité de répondre aux demandes personnalisées que les ateliers de placage autonomes ne peuvent pas traiter efficacement.

Chaque bague en cuivre rouge plaqué est accompagnée d'une mesure de l'épaisseur du placage (XRF ou section transversale), des résultats des tests d'adhérence (test de courbure selon ASTM B571) et des rapports de tests de soudabilité sur demande. Pour les clients des secteurs réglementés, nous fournissons également des certificats de matériaux et des documents de conformité RoHS/REACH.

Où les bagues plaquées offrent de la valeur

Dans l'assemblage de circuits imprimés, les bagues en cuivre rouge étamé se soudent de manière fluide et fiable, réduisant ainsi les vides et améliorant la fiabilité des joints. Dans l'électronique RF et haute fréquence, les bagues plaquées argent maintiennent l'intégrité du signal en minimisant la résistance de contact à chaque point d'interconnexion. Pour les environnements industriels et marins, les bagues nickelées résistent à la corrosion et maintiennent leurs performances pendant des années de fonctionnement.

Zenko travaille directement avec les ingénieurs de conception pour spécifier le type et l'épaisseur de placage optimaux pour chaque application. Notre équipe d'ingénierie peut examiner vos dessins, recommander des alternatives si le coût ou les performances peuvent être améliorés et fournir des échantillons pour les tests de validation. Contactez-nous dès aujourd'hui pour discuter de vos besoins en matière de bagues en cuivre rouge étamé.

Commencez votre commande personnalisée

Envoyez vos spécifications ou dessins à Zenko pour un devis rapide et un arrangement d’échantillons. Notre équipe d'ingénierie répond généralement dans les 24 heures avec des recommandations et des tarifs.

Connecteur bout à bout non isolé (les tailles peuvent être personnalisées)
							Matériau : cuivre rouge (C1220/TP2).
ITEN NO.	Dimension(mm)						Taille du câble
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Placage	Étamage, nickelage, antioxydation de surface
Dureté et état	M / Y / Y2 (HV45-75/ 90-110/ 110-130)
Remarque:	Acceptez les commandes personnalisées de toute taille
