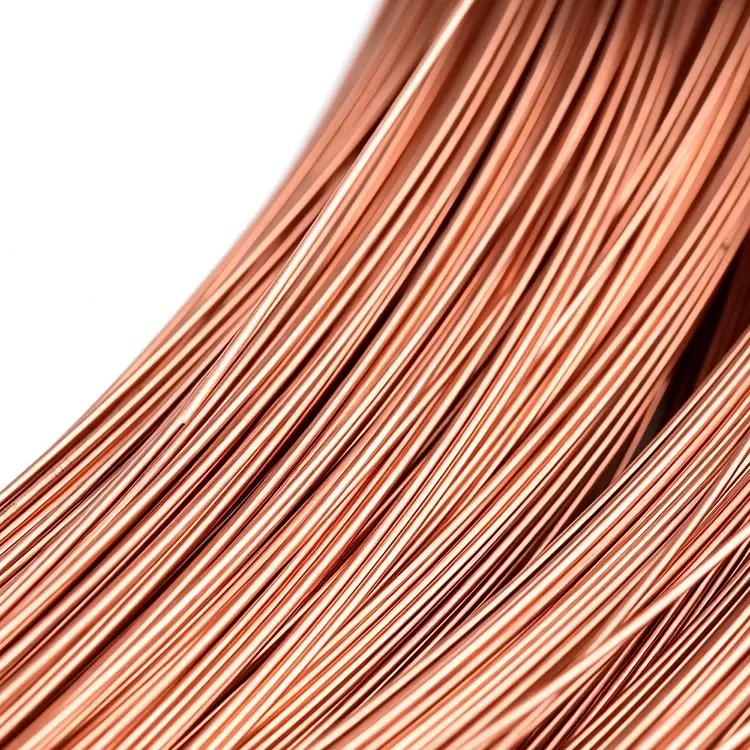

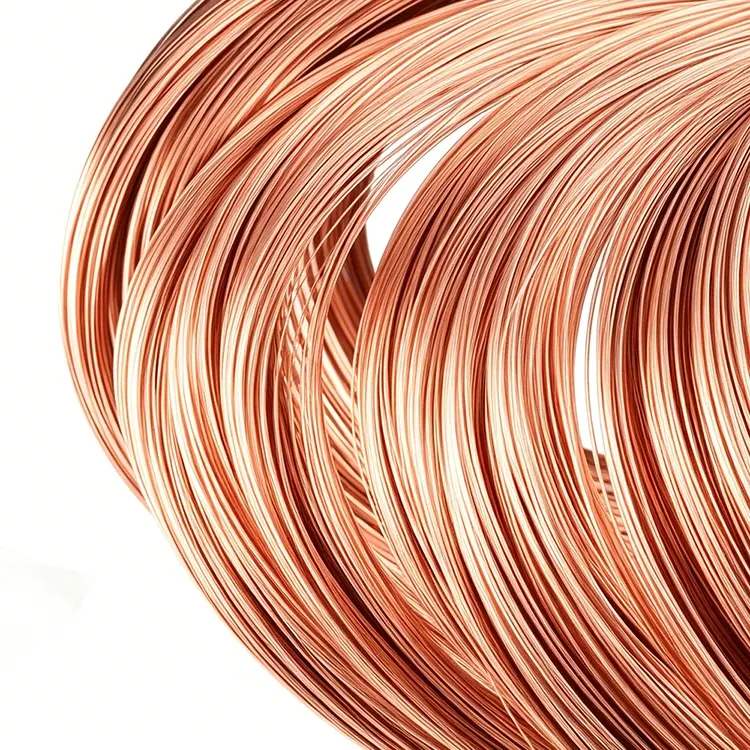

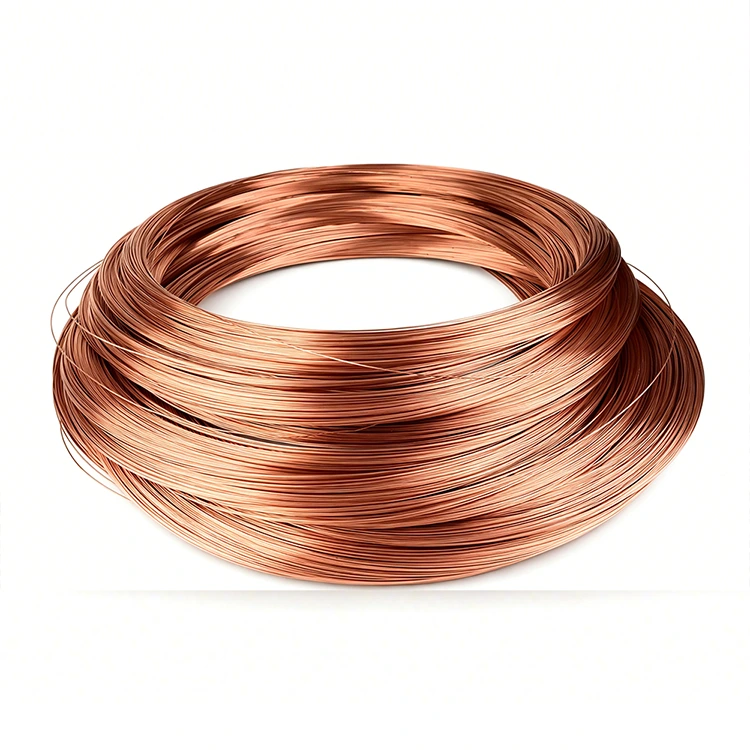

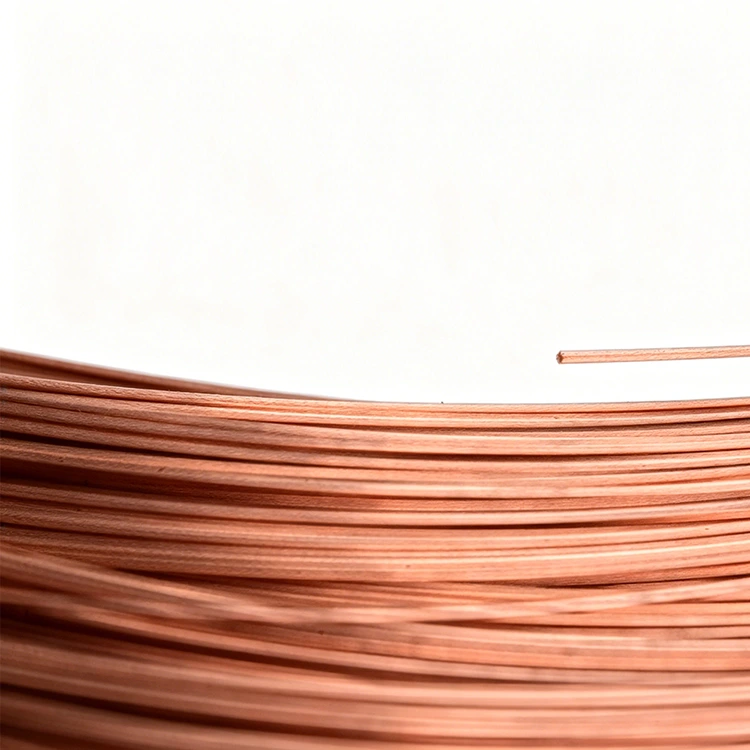

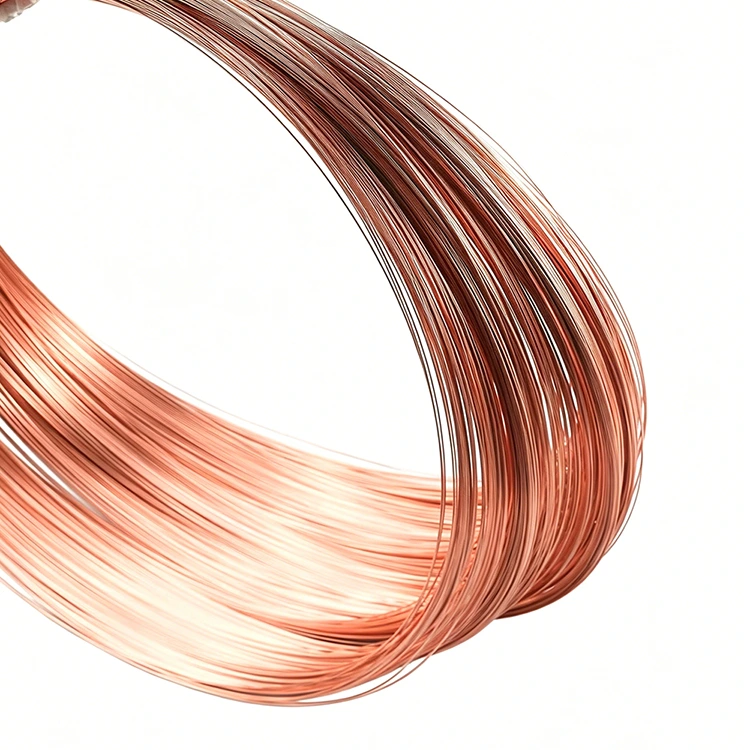

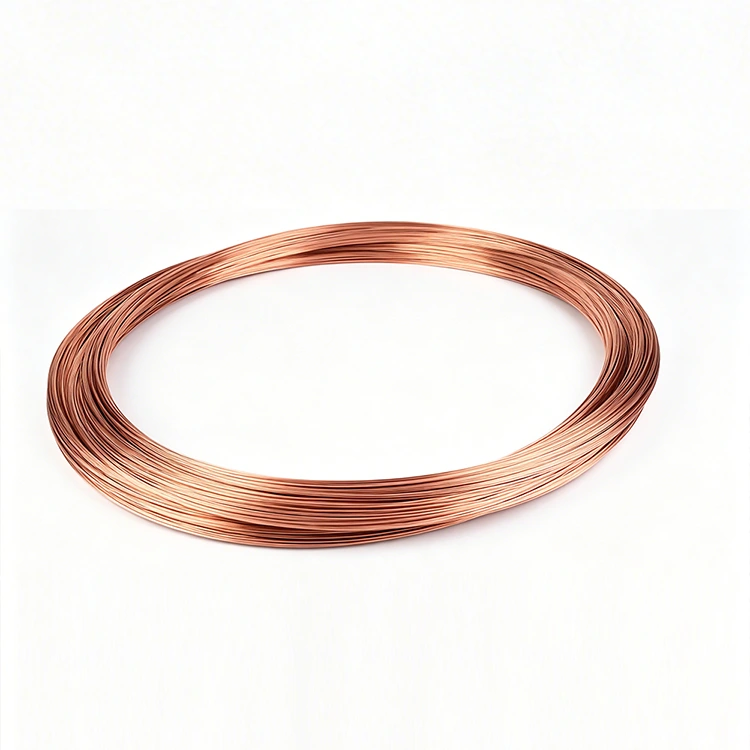

Tube de bobine de cuivre rouge de précision
En tant que fournisseur professionnel de tubes en bobine de cuivre rouge en Chine, Zenko souhaite vous fournir des tubes en bobine de cuivre rouge de précision de qualité, fabriqués selon des normes de micro-tolérance pour les applications où la précision dimensionnelle a un impact direct sur les performances du système. Avec des tolérances de diamètre extérieur aussi serrées que ±0,02 mm et un contrôle de l'épaisseur de paroi à ±0,01 mm, nos bobines de cuivre rouge C1100/C1220 offrent des performances reproductibles et précises dans la fabrication de semi-conducteurs, les dispositifs médicaux, les instruments analytiques et les systèmes aérospatiaux. Chaque bobine est étirée sur des matrices de précision, mesurée avec un jaugeage laser et inspectée à 100 % pour garantir la conformité à vos spécifications les plus exigeantes.
En tant que fabricant chinois spécialisé de tubes de précision en cuivre rouge, Zenko produit ses tubes de précision en cuivre rouge à l'aide de matrices d'étirage personnalisées en carbure de tungstène et d'un processus d'étirage en plusieurs passes. Combinée à une mesure laser en ligne et à un traitement final de recuit de détente à basse température, la tolérance du diamètre extérieur est contrôlée au niveau du micron, garantissant ainsi une étanchéité fiable, des débits de fluide constants et un assemblage automatisé reproductible dans des systèmes de haute pureté ou à haute pression.
Pourquoi la précision est importante dans les tubes en cuivre
●Prévention des fuites : dans les systèmes de haute pureté ou à haute pression, même des variations de diamètre extérieur de l'ordre du micron peuvent provoquer des défaillances des joints. Les bobines de précision assurent un contact constant avec la surface d’étanchéité.
●Consistance du débit : un contrôle strict du diamètre intérieur et de l'épaisseur des parois garantit des débits de fluide et une chute de pression prévisibles, essentiels dans les applications analytiques et médicales.
●Assemblage répétable : les dimensions de précision permettent un assemblage automatisé sans ajustement ni retouche manuels, réduisant ainsi les coûts de production et améliorant le rendement.
●Miniaturisation activée : à mesure que les dispositifs rétrécissent (semi-conducteurs, implants médicaux), les tubes de précision permettent des conceptions plus petites et plus complexes.
●Conformité réglementaire : les applications médicales et semi-conductrices nécessitent une conformité dimensionnelle documentée. Le tube de bobine en cuivre rouge Zenko Precision comprend des enregistrements complets de traçabilité et d'inspection.
Processus de fabrication de précision
Contrairement à la production de tubes en cuivre standard, la fabrication de tubes en cuivre rouge Zenko Precision implique :
●Matrices d'étirage de précision : matrices d'étirage personnalisées en carbure de tungstène usinées au micron près, produisant des diamètres extérieurs et intérieurs cohérents d'un bout à l'autre des cycles de production.
●Étirage en plusieurs étapes : plusieurs passes d'étirage avec recuit intermédiaire pour obtenir les dimensions finales avec un écrouissage minimal et une structure de grain uniforme.
●Jaugeage laser en cours : la mesure laser sans contact à chaque étape de dessin garantit la conformité dimensionnelle avant de passer à l'opération suivante.
●Soulagement des contraintes finales : les bobines de précision subissent un recuit final à basse température pour soulager les contraintes résiduelles tout en préservant la précision dimensionnelle.
●Emballage en salle blanche : les qualités d'ultra-précision sont emballées dans des environnements de salle blanche pour éviter la contamination par les particules.
Applications du produit
●Fabrication de semi-conducteurs : conduites de distribution de gaz, systèmes de dépôt chimique en phase vapeur (CVD) et conduites de fluide pour outils de gravure où des tubes en cuivre ultra-propres et sans fuite sont obligatoires.
●Dispositifs et instruments médicaux : outils endoscopiques, refroidissement des pièces à main chirurgicales et chemins de fluides pour équipements de diagnostic nécessitant des dimensions biocompatibles et précises.
●Instrumentation analytique : HPLC, GC-MS et autres instruments analytiques où des chemins d'écoulement précis déterminent la précision des mesures.
●Aérospatiale et défense : conduites hydrauliques, composants du système de carburant et refroidissement de l'avionique où la fiabilité et la précision sont essentielles à la mission.
●Recherche et laboratoire : installations expérimentales personnalisées, systèmes cryogéniques et instruments scientifiques nécessitant des spécifications exactes.
Informations de commande
• Nuances de précision disponibles : Standard Commercial / Précision / Ultra-Précision
• Plage OD : 0,8 à 40 mm (tailles plus petites disponibles sur demande)
• Épaisseur de paroi : 0,1 à 5 mm
• Longueur de la bobine : personnalisée selon les spécifications
• Finition de surface : recuit brillant, ultra-propre pour semi-conducteurs/médical
• Conditionnement : sacs antistatiques, emballages salle blanche disponibles
• Documentation : rapport de contrôle dimensionnel, certificat matière, certificat de propreté
Assistance technique
Zenko fournit des conseils techniques pour la sélection précise de tubes en cuivre rouge, y compris une prise en charge du calcul du débit, la vérification du montage et le développement de tolérances personnalisées. Échantillons gratuits disponibles pour les tests de qualification.
| Connecteur bout à bout non isolé (les tailles peuvent être personnalisées) | |||||
| Matériau : cuivre rouge (C1100/C1220/C1010). | |||||
| Dimension(mm) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T（mm） | 0,1-5 | ||||
| Emballage | 25kgs/rouleau, 50kg/rouleau | ||||
| Dureté et état | Oui (HV90-110) | ||||
| Remarque: | Acceptez les commandes personnalisées de toute taille | ||||
| Spécification | D(mm) | d1 (mm) | T（mm） |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
