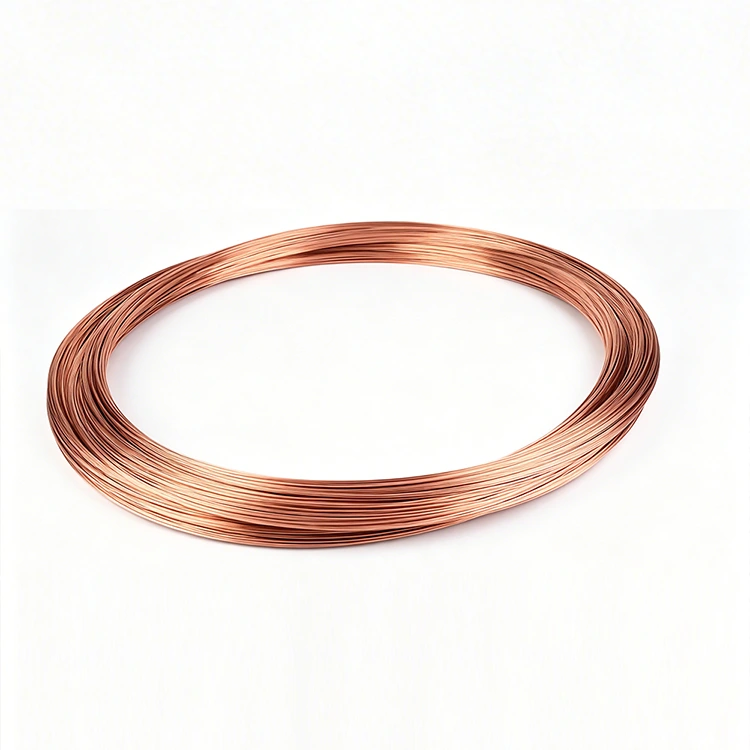

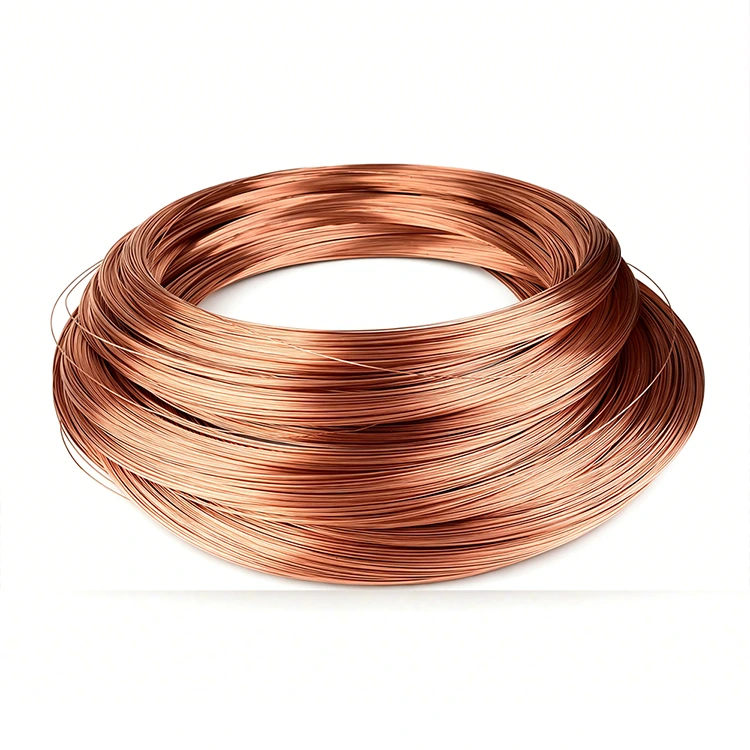

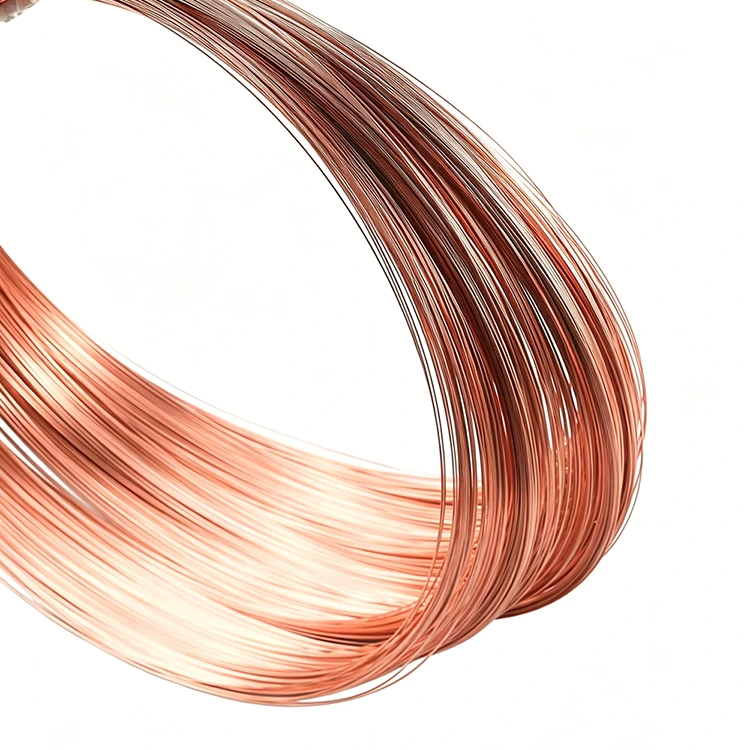

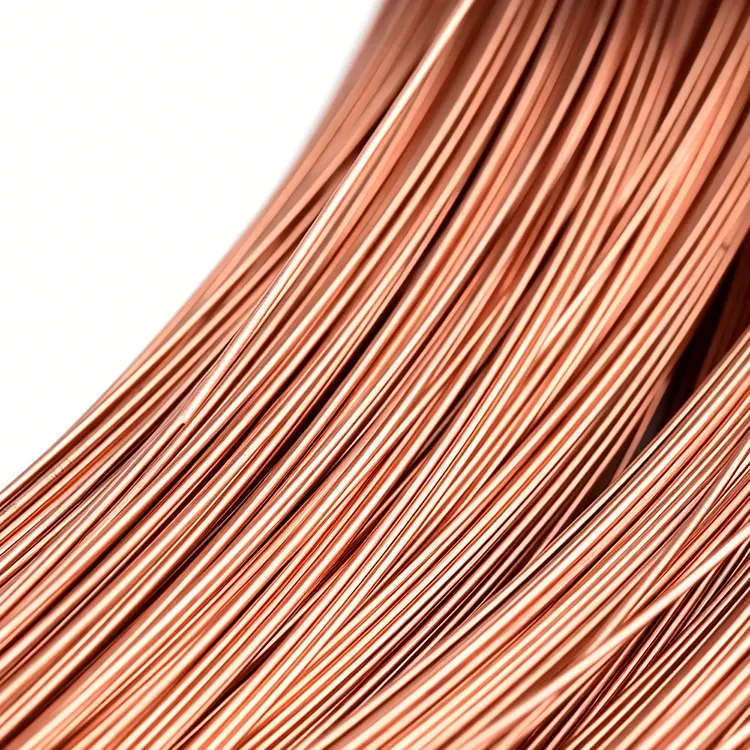

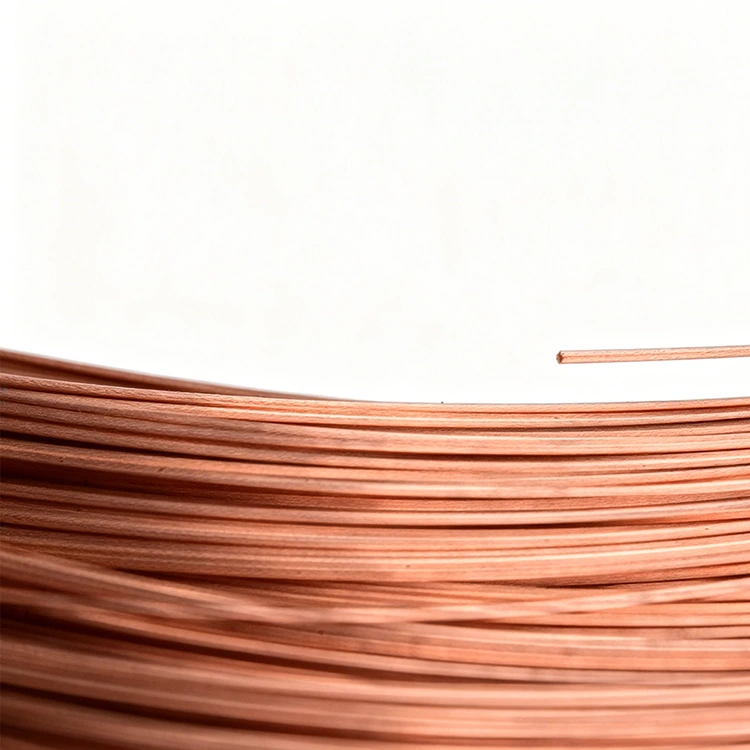

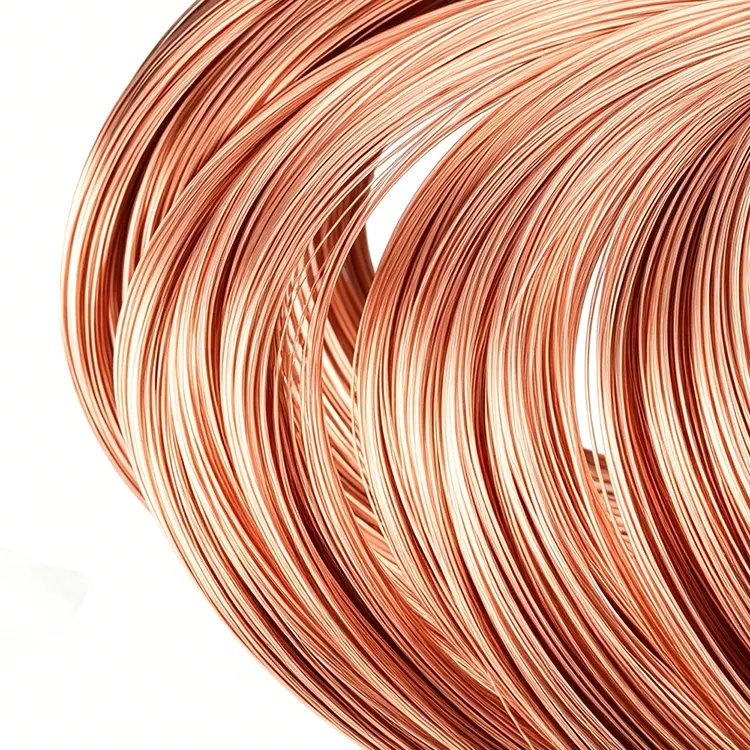

Tube de bobine de cuivre rouge à paroi mince
Le tube spiralé en cuivre rouge à paroi mince Zenko fabriqué en Chine offre la même conductivité thermique et électrique élevée que le cuivre à paroi standard, avec jusqu'à 40 % de réduction de poids et 25 % d'économies de matériaux. Avec des épaisseurs de paroi aussi faibles que 0,1 mm, nos serpentins à paroi mince sont conçus pour les applications limitées en espace et sensibles au poids, notamment le CVC&R, les échangeurs de chaleur automobiles, le refroidissement électronique et la gestion thermique de l'aérospatiale. La fabrication de précision garantit une épaisseur de paroi constante sur toute la longueur du serpentin, maintenant l'intégrité de la pression tout en maximisant l'efficacité du transfert de chaleur.
En tant que fabricant professionnel en Chine, Zenko souhaite vous fournir un tube de bobine de cuivre rouge à paroi mince de qualité. Bienvenue à nous contacter et obtenir un devis dès maintenant !
Qu'est-ce qu'un tube de bobine de cuivre rouge à paroi mince ?
Le tube en cuivre rouge à paroi mince fait référence aux tubes en cuivre dont l'épaisseur de paroi est nettement plus fine que celle des qualités commerciales standard, généralement de 0,1 mm à 0,5 mm contre 0,5 mm à 2,0 mm pour une paroi standard. L'épaisseur réduite des parois se traduit directement par un poids inférieur, une moindre utilisation de matériaux et un transfert de chaleur amélioré (des parois plus fines réduisent la résistance thermique). Les bobines de cuivre rouge Zenko à paroi mince sont étirées avec précision pour maintenir une épaisseur de paroi uniforme sur toute la longueur de la bobine, garantissant ainsi des performances fiables dans les applications de pression et de cycles thermiques.
Avantages de la conception à paroi mince
●Réduction du poids : jusqu'à 40 % plus léger que les bobines à paroi standard du même diamètre extérieur. Essentiel pour les équipements automobiles, aérospatiaux et portables où chaque gramme compte.
●Économies de matériaux : jusqu'à 25 % de cuivre en moins utilisé par bobine. Réduit le coût des matériaux et l’impact environnemental tout en maintenant les performances.
●Transfert de chaleur amélioré : des parois plus fines réduisent la résistance thermique, permettant un échange thermique plus rapide entre le fluide intérieur et l'environnement extérieur. Idéal pour les échangeurs de chaleur à haut rendement.
● Rayon de courbure plus petit : les serpentins à paroi mince peuvent être pliés à des rayons plus serrés sans se froisser ni s'effondrer, ce qui permet des conceptions compactes d'échangeur de chaleur et de serpentins.
●Réponse thermique plus rapide : moins de masse thermique signifie que le serpentin chauffe et refroidit plus rapidement, améliorant ainsi le contrôle du processus et l'efficacité énergétique.
Applications du produit
●CVC&R : serpentins de condenseur, serpentins d'évaporateur, échangeurs de chaleur de refroidisseur : les parois minces améliorent l'efficacité du transfert de chaleur et réduisent le poids de l'unité.
●Échangeurs de chaleur automobiles : serpentins de radiateur, noyaux de chauffage, plaques de refroidissement de batterie de VE : les économies de poids améliorent directement le rendement énergétique ou l'autonomie du VE.
●Refroidissement de l'électronique : serpentins de refroidissement du rack de serveur, plaques froides pour l'électronique de puissance : conception compacte rendue possible par des bobines à paroi fine et à rayon de courbure serré.
●Aérospatiale et défense : systèmes de contrôle environnemental des avions, refroidissement de l'avionique : la réduction du poids est essentielle à la mission.
●Appareils : serpentins de refroidissement de réfrigérateur, évaporateurs de congélateur, condenseurs de refroidisseurs à vin : les parois minces permettent des conceptions plus silencieuses et plus compactes.
Considérations sur la pression nominale
Les serpentins à paroi mince ont des pressions nominales réduites par rapport aux tubes à paroi standard. Zenko fournit des rapports de tests de pression hydrostatique pour chaque spécification de bobine à paroi mince. Pour les applications haute pression, nous recommandons :
●Spécifier un diamètre extérieur légèrement plus grand avec une paroi mince pour retrouver la pression nominale
●Utiliser des conceptions en spirale (plutôt que des courses droites) pour répartir les contraintes
●Consultation de l'ingénierie Zenko pour les calculs de pression nominale
Assistance technique
Zenko propose une simulation des performances thermiques, un calcul de chute de pression et une optimisation du rayon de courbure pour les conceptions de bobines de cuivre à paroi mince. Échantillons gratuits disponibles pour la validation de l’installation et des performances.
Tube serpentin en cuivre rouge à paroi mince Zenko — Moins de poids, mêmes performances, meilleure efficacité.
| Connecteur bout à bout non isolé (les tailles peuvent être personnalisées) | |||||
| Matériau : cuivre rouge (C1100/C1220/C1010). | |||||
| Dimension(mm) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T（mm） | 0,1-5 | ||||
| Emballage | 25kgs/rouleau, 50kg/rouleau | ||||
| Dureté et état | Oui (HV90-110) | ||||
| Remarque: | Acceptez les commandes personnalisées de toute taille | ||||
| Spécification | D(mm) | d1 (mm) | T（mm） |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
